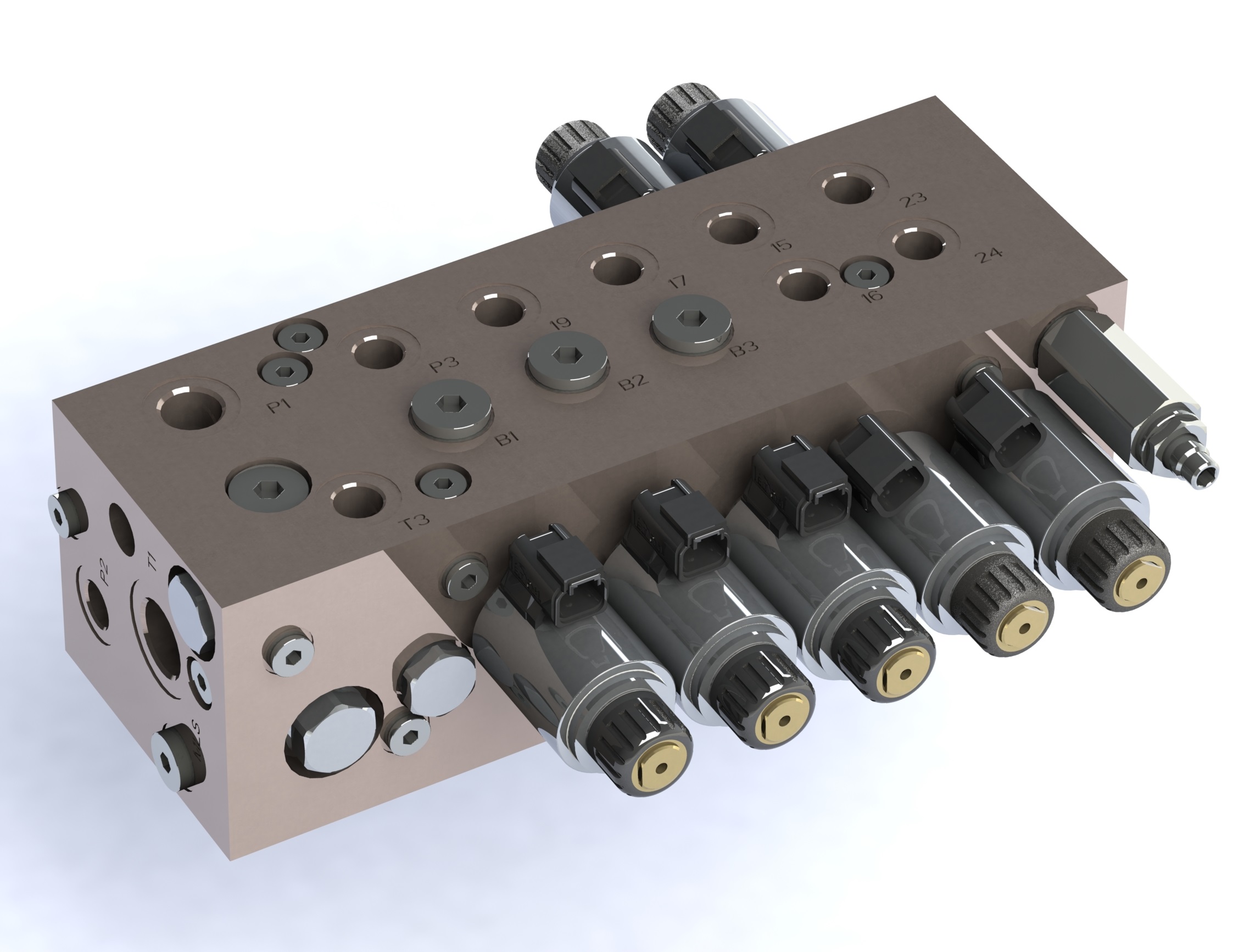

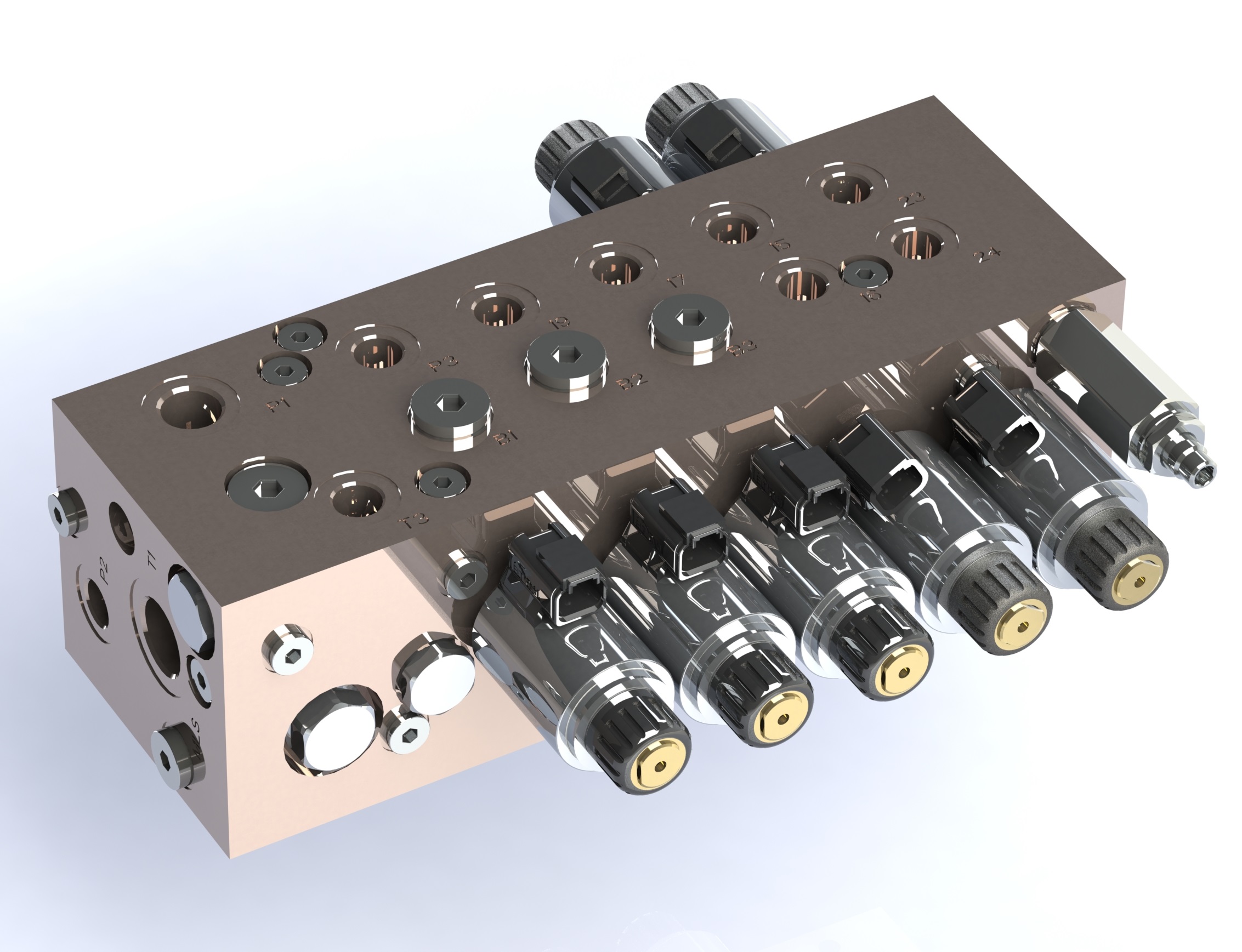

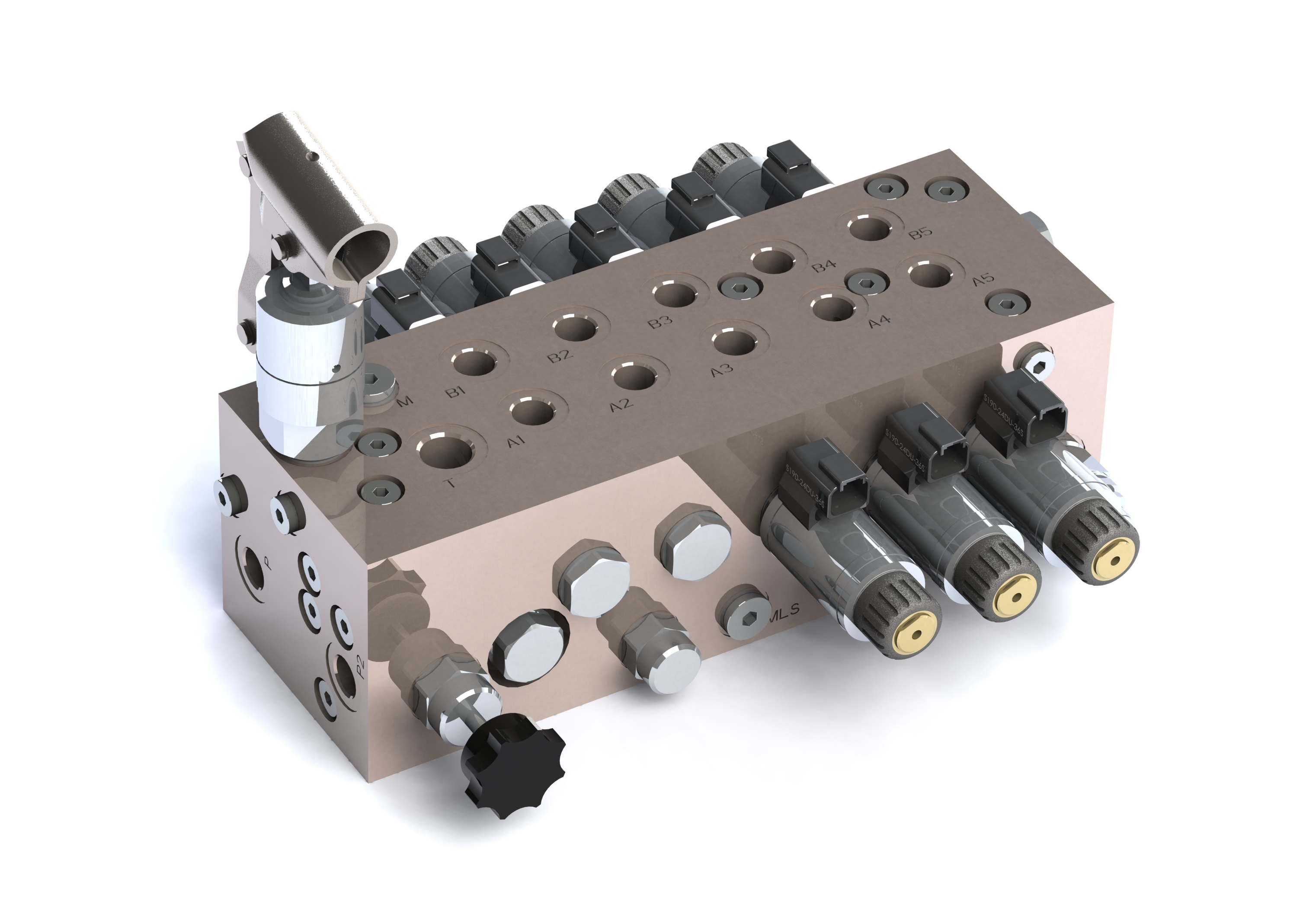

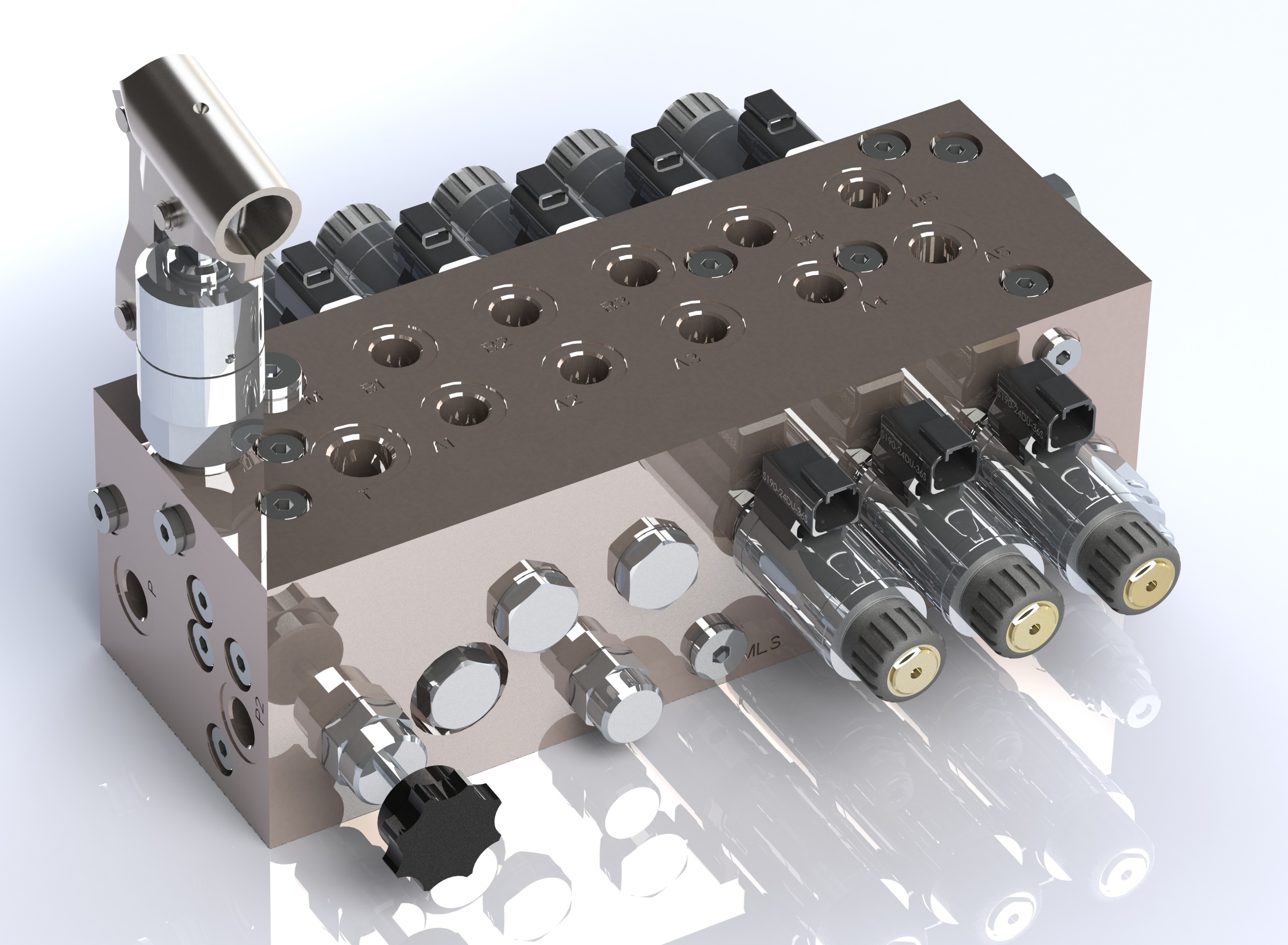

Smart60 负载敏感电磁比例多路阀

· 整体设计，零泄漏。
· 阀体永不磨损，免维护。
· 电磁直接驱动，可以获得随心而动的操控体验。
· 灵活的布局使得快速大批量专业定制成为可能。

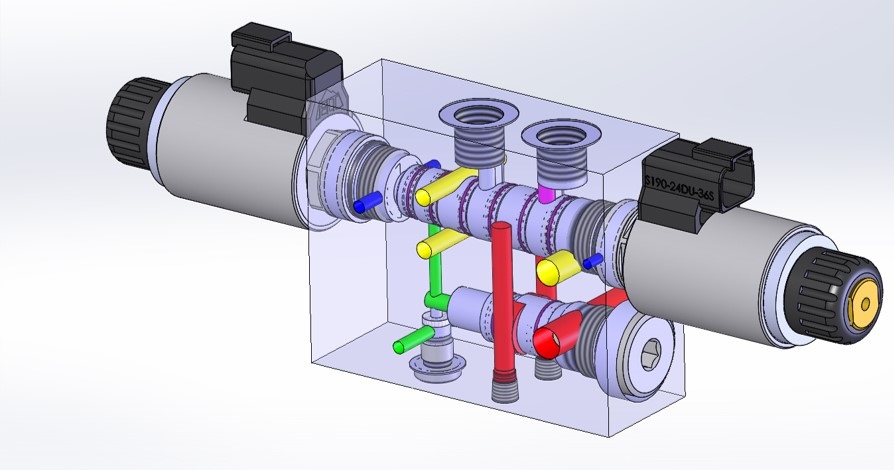

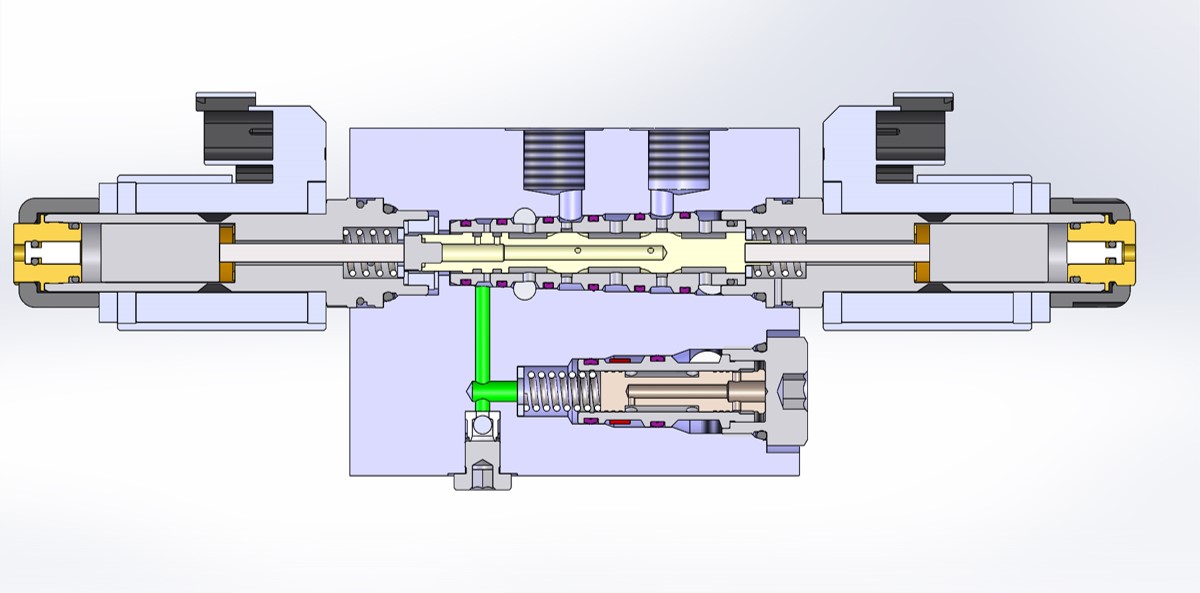

· 阀芯和阀套的精密配合

型号：Smart60

类别：比例多路阀

产品描述
主要功能
基本参数

· 整体设计，零泄漏。

· 阀体永不磨损，免维护。

· 电磁直接驱动，可以获得随心而动的操控体验。

· 灵活的布局使得快速大批量专业定制成为可能。

· 阀芯和阀套的精密配合，避免了阀体精密铸造和精密加工工艺，可以采用市场铝型材加工制造阀体，应对瞬息万变的市场需求。

基本参数

· 阀体材料

超硬铝 7075

· 额定流量

进油口 80l/min

工作油口 60l/min

· 最高压力

进油口 280bar

工作油口 280bar

回油口 50bar

泄油口 5bar

· 油口螺纹

P-T G1/2 G3/4

A-B G3/8 G1/2

L-M G1/4

· 补偿器

进油补偿器 16bar

工作补偿器 5bar 8.5bar

· 阀口与流量

3 8 16 24 35 40 l/min

4 10 20 30 45 55 l/min

· 卸荷阀

功率 20.5W

电压与电流 12VDC @1200mA 24VDC@600mA

· 比例阀

功率 36W

电压与电流 12VDC @1800mA 24VDC@900mA

脉宽调制信号 PWM100Hz

功能介绍

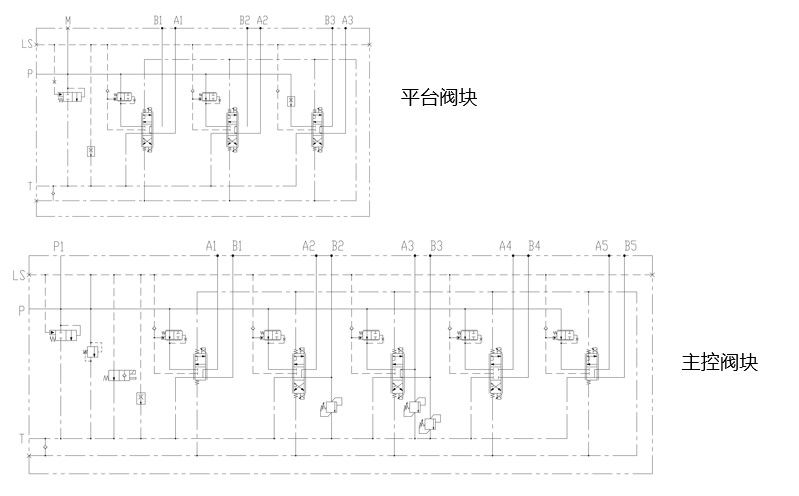

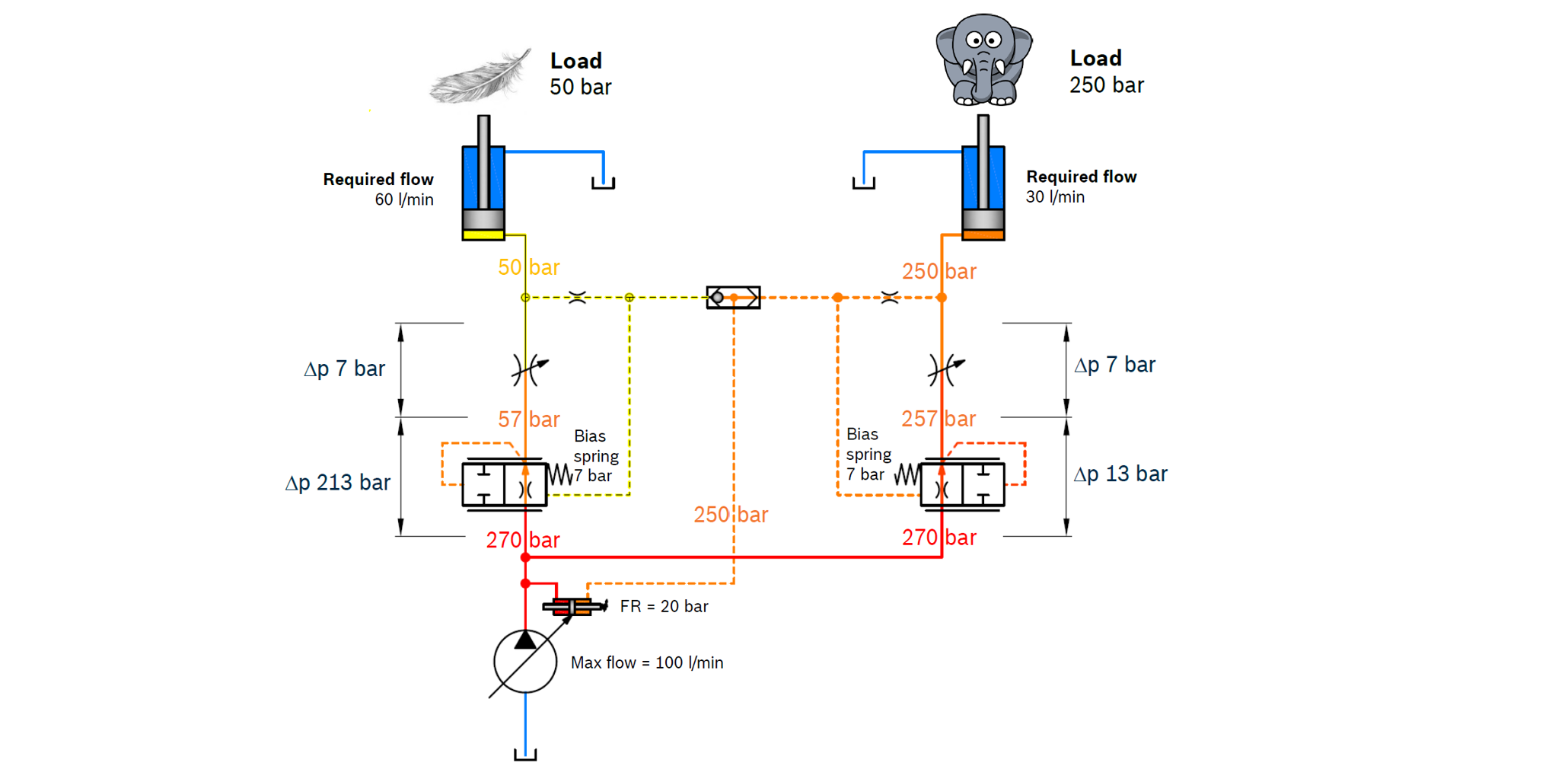

基本油路与调节特性

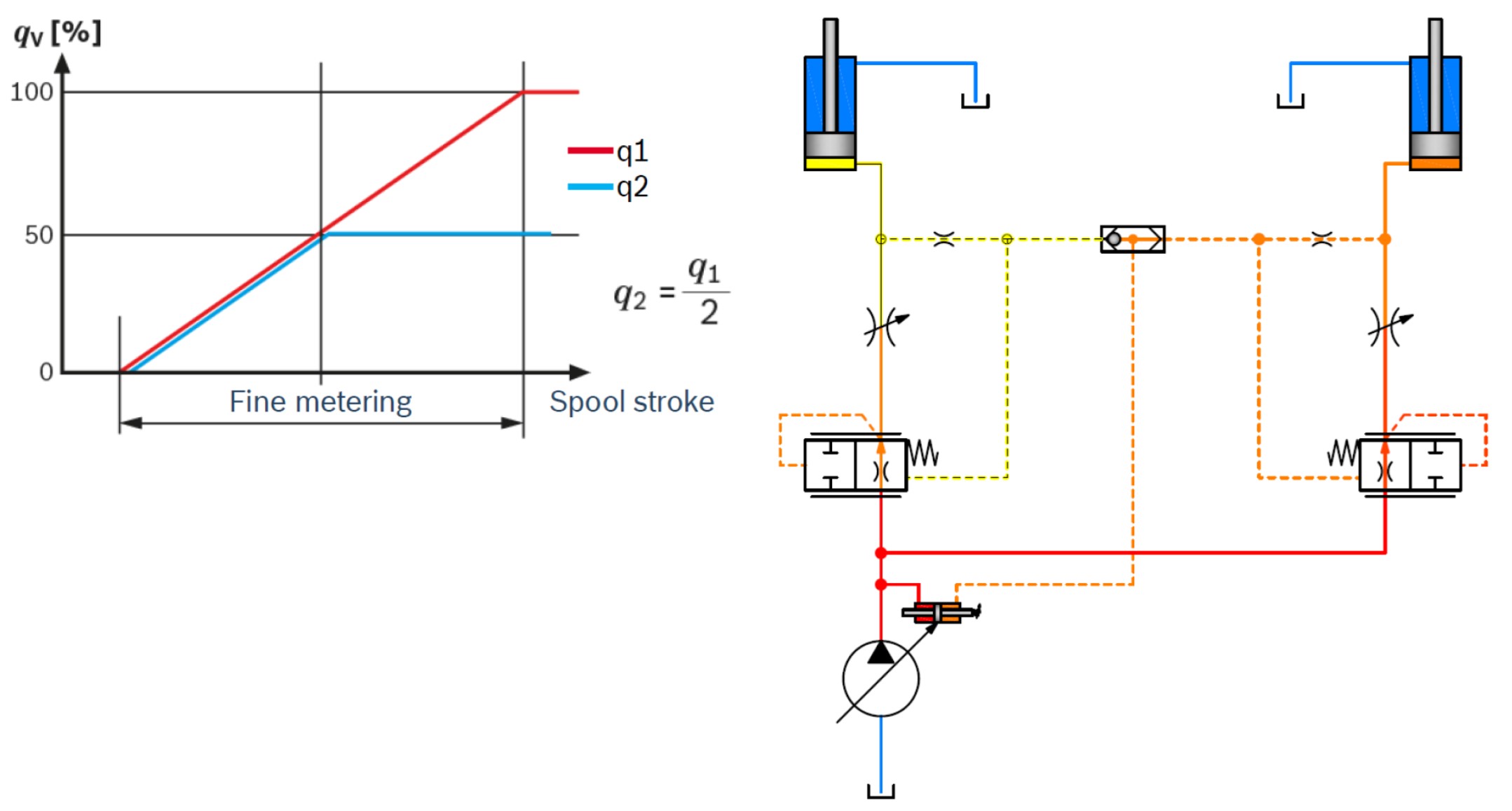

饱和状态

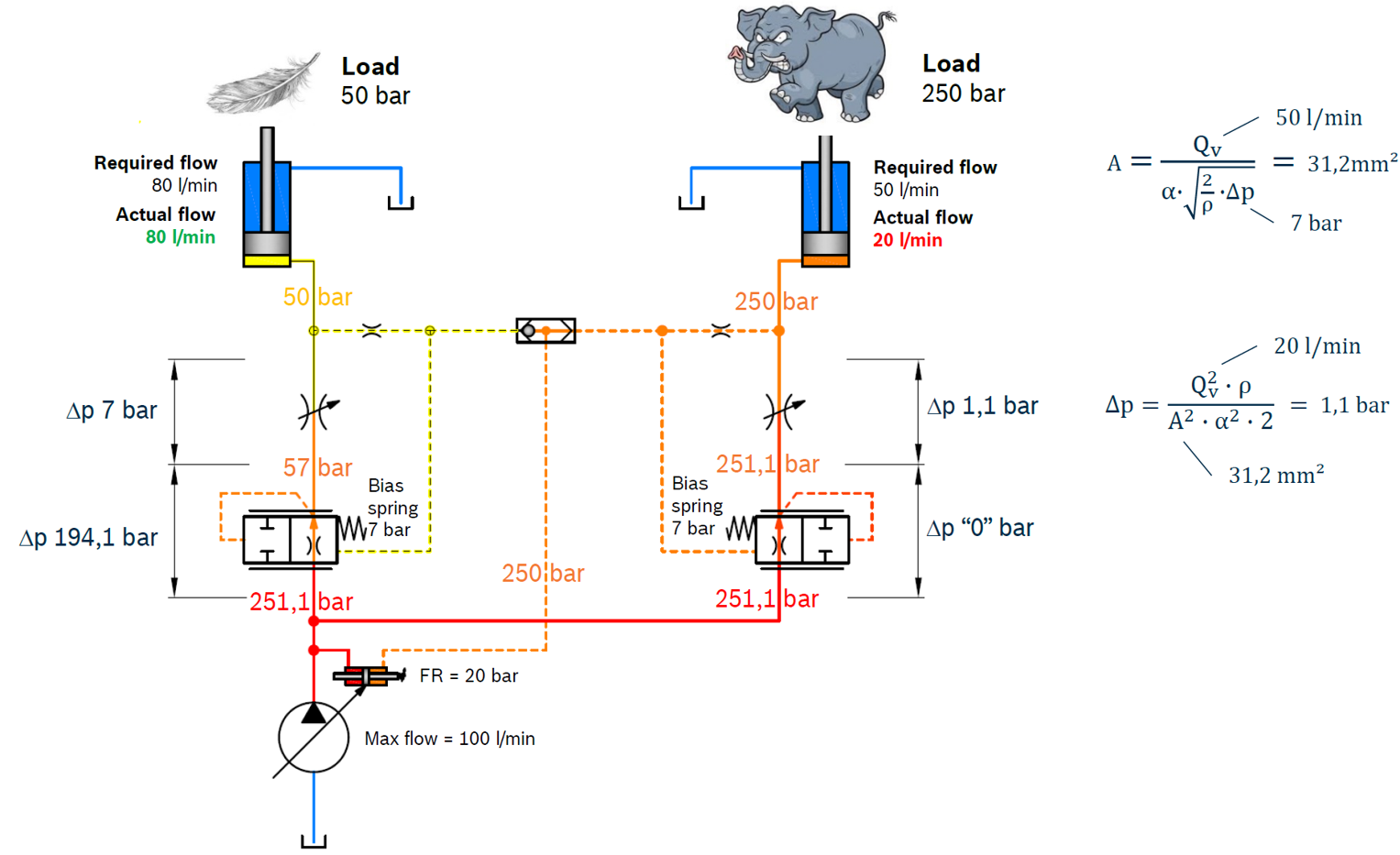

欠饱和状态

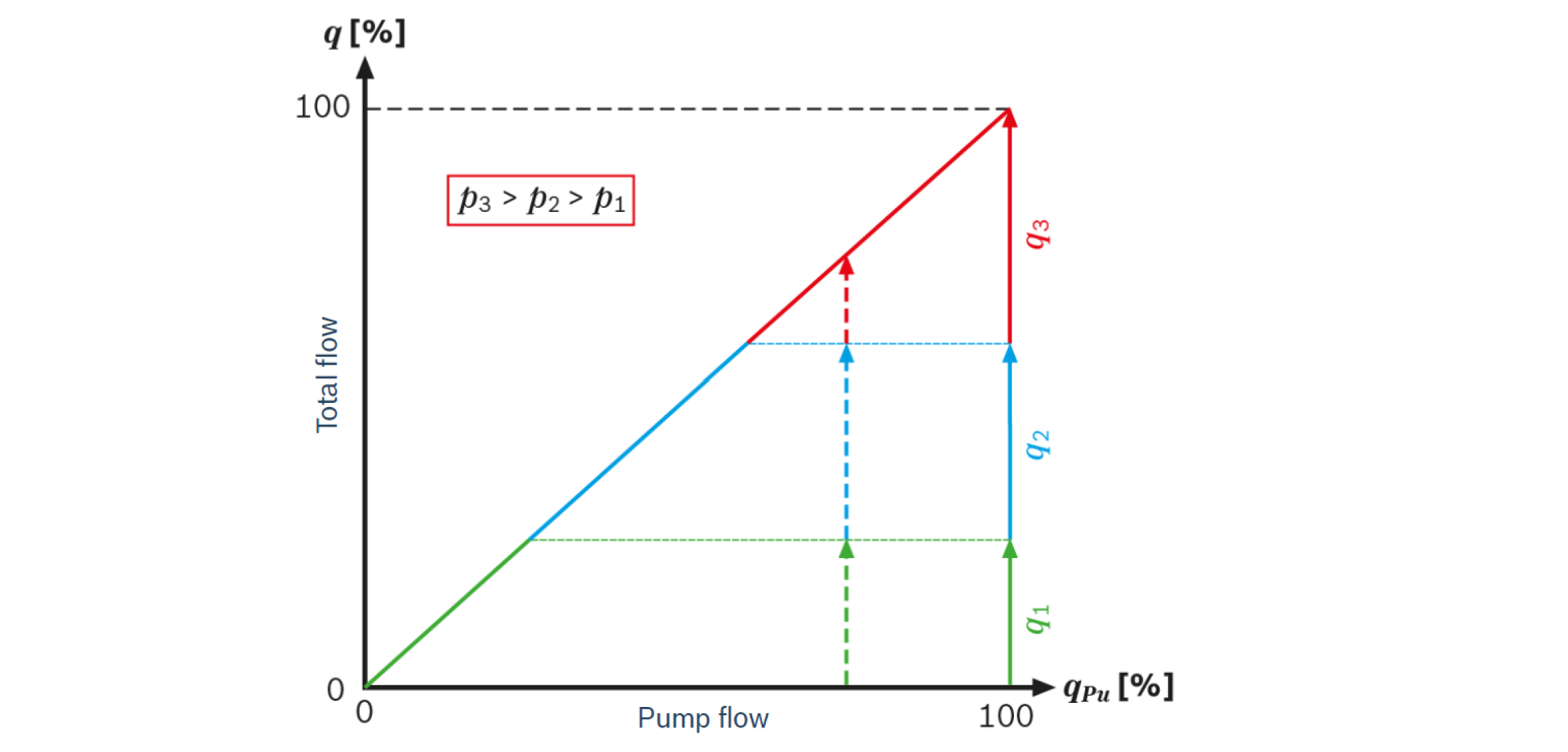

油泵流量减小时流量分配变化

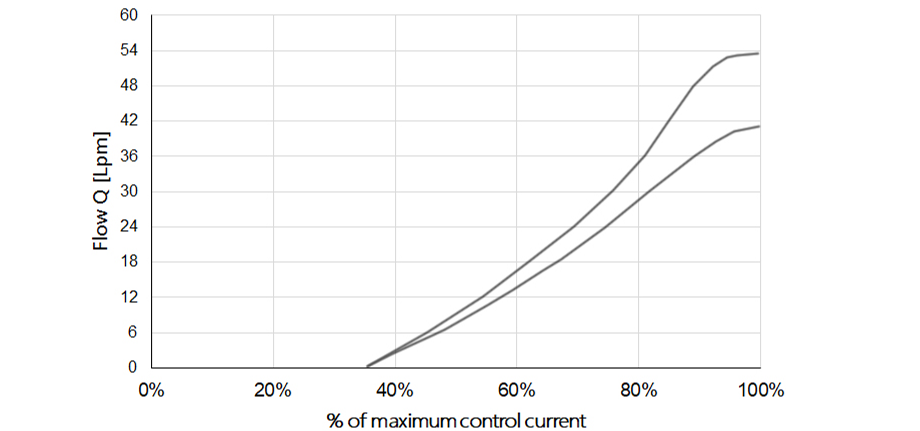

特性曲线

应用领域

· 整体紧凑设计
· 比例直动阀芯
· 应用于定量或变量泵
· 超硬铝阀体
· 客户定制

· 阀体材料超硬铝 7075
· 额定流量进油口 80l/min 工作油口 60l/min
· 最高压力进油口 280bar 工作油口 280bar 回油口 50bar 泄油口 5bar
· 油口螺纹 P-T G1/2 G3/4 A-B G3/8 G1/2 L-M G1/4
· 补偿器进油补偿器 16bar 工作补偿器 5bar 8.5bar
· 阀口与流量 3 8 16 24 35 40 l/min 4 10 20 30 45 55 l/min
· 卸荷阀功率 20.5W 电压与电流 12VDC @1200mA 24VDC@600mA
· 比例阀功率 36W 电压与电流 12VDC @1800mA 24VDC@900mA 脉宽调制信号 PWM100Hz
